| 볼트 |
| T/S볼트 |
| 볼트, 너트 및 고장력볼트, 특수볼트를 전문으로 주문제작하는 수원볼트입니다. |
|
|
| |
|
| |
 |

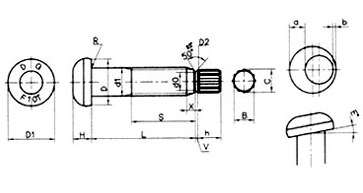

특성표 |
Unit : mm |
|
Nom
Size
d |
Outsidedia.
external.
thread |
d1 |
D |
D1 |
H |
r |
a-b |
E |
h |
| 기준치수 |
허용차 |
기준치수 |
허용차 |
approx |
기준치수 |
허용차 |
approx |
차원 |
허용차 |
approx |
| M16 |
16 |
16 |
+0.7
-0.2
+0.8
-0.4 |
27 |
±0.1 |
26 |
10 |
±0.8 |
1.6 |
11.40 |
±0.10 |
15 |
| 20 |
20 |
20 |
34 |
33 |
13 |
±0.9 |
14.20 |
18 |
| 22 |
22 |
22 |
38.5 |
37 |
14 |
15.70 |
19 |
| 24 |
24 |
24 |
43 |
31 |
15 |
2.0 |
17.30 |
20 |
|
|
Nom
Size
d |
Outsidedia.
external.
thread |
B |
C |
d2 |
X |
V |
S |
a-b |
E |
| 기준치수 |
허용차 |
approx |
기준치수 |
허용차 |
approx |
approx |
기준치수 |
차원 |
허용차 |
최대 |
| M16 |
16 |
16 |
±0.3
+0.20
-0.10 |
13.1 |
13.6 |
0
-0.5 |
2 |
3 |
30 |
+5
0 |
0.8 |
1˚ |
| 20 |
20 |
20 |
16.4 |
17.1 |
2 |
3 |
35 |
+6
0 |
0.9 |
| 22 |
22 |
22 |
17.8 |
18.9 |
3 |
4 |
40 |
1.1 |
| 24 |
24 |
24 |
19.5 |
20.3 |
4 |
4.5 |
45 |
1.2 |
|
| |
|
| |
|
|
| |
|
